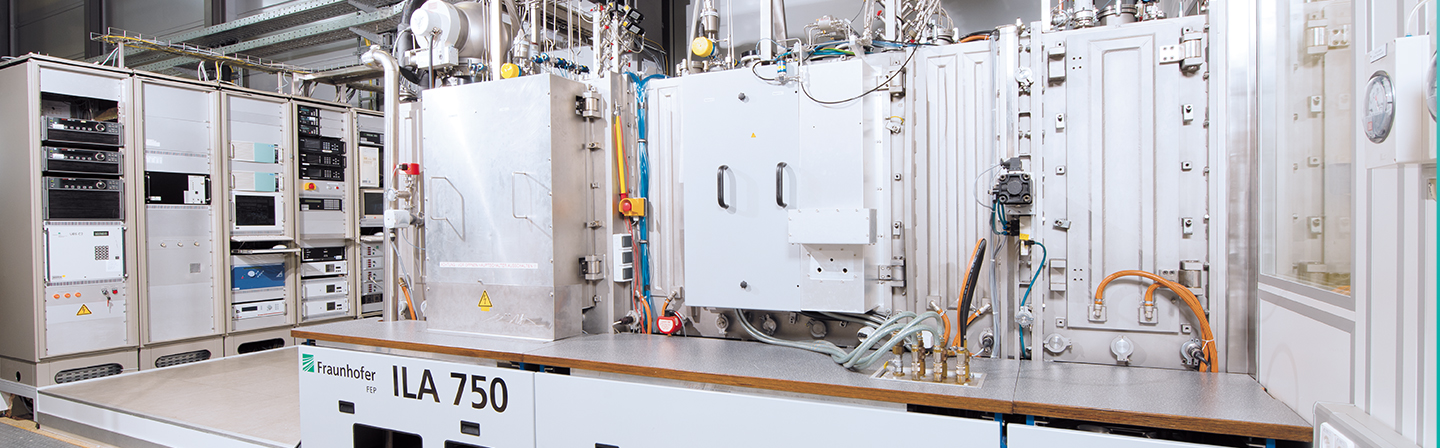

ILA 750

© Fraunhofer FEP
© Fraunhofer FEP
Spezial-Sonnenschutzbrille

Am Fraunhofer FEP werden funktionelle Schichten und Schichtsysteme auf Flachsubstrate mittels Magnetron-Sputtern aufgebracht. Unsere Kernkompetenz ist dabei das Puls-Magnetron-Sputtern (PMS). Wir identifizieren zunächst geeignete Schichten und Schichtsysteme mit denen gewünschte Eigenschaften für gezielte Anwendungen erreicht werden können. Durch Entwicklung und Anpassung der Sputterprozesse an die jeweilige Aufgabe optimieren wir die Abscheidung der Schichten und Schichtsysteme, sodass Schichten von hoher Qualität mit möglichst niedrigen Beschichtungskosten hergestellt werden können.


An unserer in-line Sputteranlage ILA 750 können wir Schichten, Schichtsysteme und Prozesse äußerst effizient entwickeln. Flachsubstrate aus Glas, Polykarbonat, Polymeren oder Keramiken können durch reaktive und nicht-reaktive Sputterprozesse mit Metall-, Metalloxid-, Metallnitrid- und Metalloxinitridschichten versehen werden. Falls eine weitere Aufskalierung der Prozesse gewünscht wird, verfügen wir mit unserer in-line Anlage ILA 900 über die Möglichkeit, Schichten und Schichtsysteme auf Substrate bis zu einer maximalen Größe von 1200 × 600 × 60 Millimetern zu bringen. Neben der Entwicklung von Schichten, Schichtsystemen und Prozessen ist der Prototypbau wichtiger Schlüsselkomponenten für das Puls-Magnetron-Sputtern eine Kompetenz des Fraunhofer FEP.


Anwendung finden die Schichten und Schichtsysteme beispielsweise bei Architekturglas (Low-E- /Solar Control-Beschichtungen, Antireflex- und Antireflex-Antistatik-Beschichtungen), als transparent leitfähige Elektroden (TCO / IMI-Schichtsysteme) oder zur elektromagnetischen Abschirmung (EMI) in Displays in der Elektronik sowie in der Photovoltaik.

Technologien

  • In-line Substratvorbehandlung
  • Magnetron-Sputtern (DC, HF, MF, Puls-DC)
    • Dynamische Beschichtungen
    • Vertikalbeschichtung für niedrige Partikelgeneration
    • Einlass von speziellen Gasen (z. B. H2)

Technische Daten

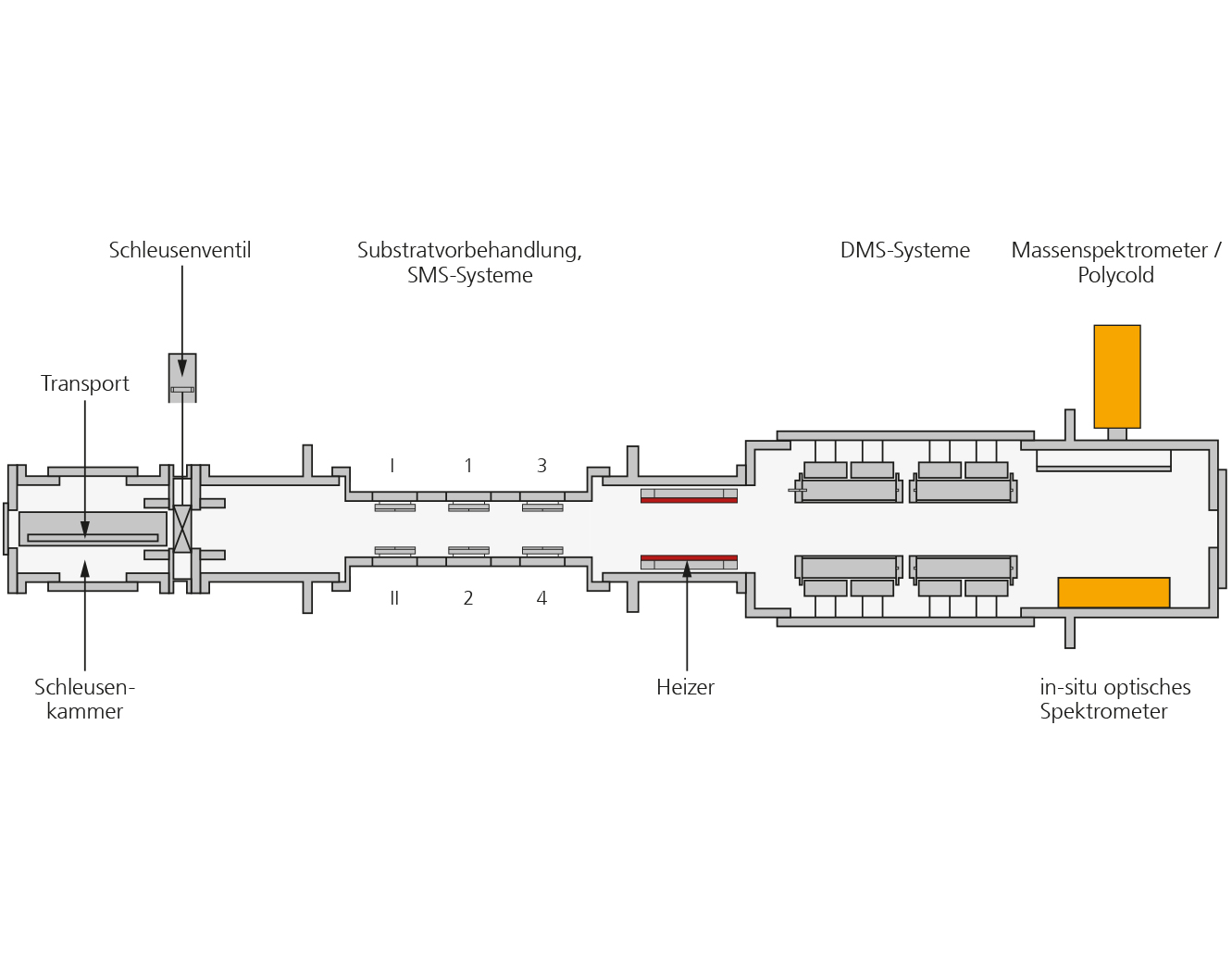

Beschichtungskammern
 1 Prozesskammer, 1 Substratschleuse
Beschichtungsquellen je Anlagenseite
 2 Dual-Magnetron-Sputter-Systeme
2 Single-Magnetron-Sputter-Systeme
Substratvorbehandlung
 Ätzen und Heizen (bis 350 °C)
in-situ optische Reflexions- und Transmissionsmessung

reaktive Prozesse
 Metalloxide, -nitride und -oxinitride
nichtreaktive Prozesse
 Metalle und leitfähige Oxide, magnetische Metallschichten
Beschichtungsbreite (materialabhängig)
 500 mm (+/- 2 % Homogenität Schichtdicke),
600 mm (+/- 5 % Homogenität Schichtdicke)
max. Substratgröße
 400 mm × 600 mm
Substratdicke
 bis zu 60 mm
Substratvorschubgeschwindigkeit
 0,01 ... 3 m/min
Basisdruck
 3 × 10-6 mbar
Arbeitsdruck
 10-4 ... 10-2 mbar
Beschickung unter Reinraumbedingungen

programmierbare Ablauf-Steuerung

Unser Angebot

  • Machbarkeitsstudien
  • Prozess- und Schichtentwicklung für funktionelle Schichtsysteme und Einzelschichten unter produktionsnahen Bedingungen
  • Kleinserienfertigung
  • Lieferung von Schlüsselkomponenten
  • Technologietransfer
